站用电系统由站用变压器电源、站用变压器、380V低压配电屏、保护测控、交流供电网络组成的系统。站用电负荷宜由站用配电屏直接供电，对重要负荷应采用分别接在两段母线上的双回路供电方式。断路器、隔离开关的操作及加热负荷，可采用按配电装置区域划分、分别接在两段站用母线，各区域分别设置专用配电箱，向各间隔负荷辐射供电。配电箱采用双电源进线时，配置双投刀开关进行手动切换，一路运行，一路备用，分别接到380V两段工作母线上。站内交流保护电气要求如下：变电站站用交流电源系统380V供电交流馈线断路器宜按照1.2倍及以上负载额定电流选择；交流馈线断路器与下级断路器之间的级差配合最小应为两级，并满足对应断路器生产厂家相关级差配合要求；变电站内设置的交流保护断路器的级数不宜超过4级；交流馈线不宜采用交流断路器与交流熔断器混用；380V低压配电屏进线断路器应具备过流及短路保护功能，并配置保护出口接点用于闭锁380V备自投装置。

①  工作电源：AC220V±15% 频率50HZ

②  测试电源电压等级：AC110V、220V、AC380V， 50Hz

③  电压精度：0.5%

④  电流精度：1%

⑤  预估精度：<5%

⑥  电流测量范围：预估测量范围：0-8000A

⑦  短路测量范围：≥2000A

⑧  延时保护：≤1000ms

⑨  安全：采用3重保护：可控硅保护、时间继电器延时保护、手动强制断电保护。

⑩  短路方式：相线短路、相零短路。

⑪  延时调节范围：5%～100%

⑫　录波时间：测试前半个周期，测试后半个周期。

⑬　录波分辨率：24位；

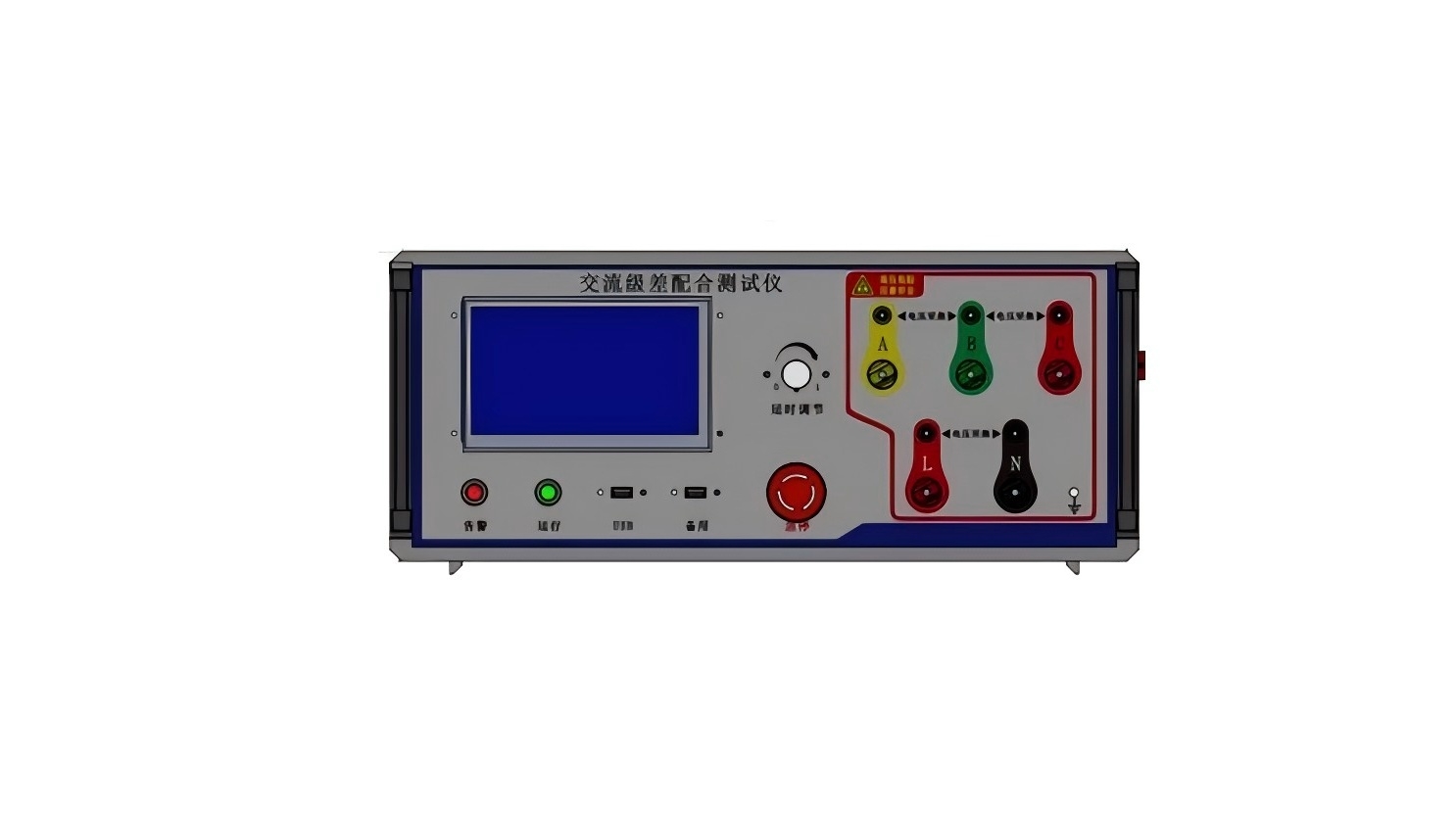

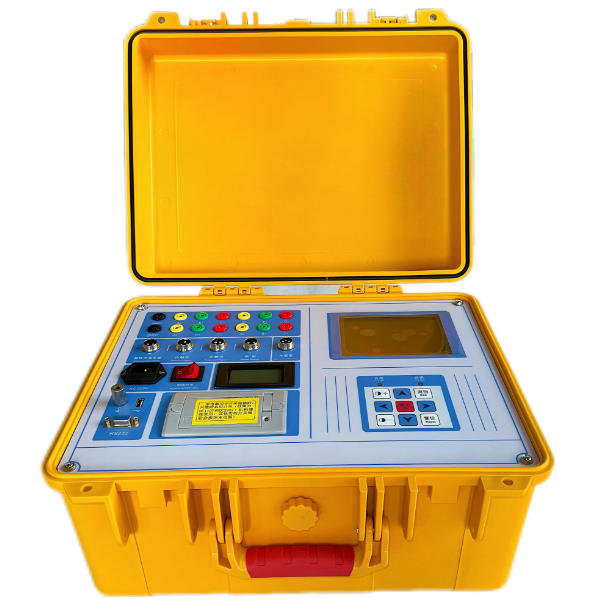

 交流断路器级差配合测试仪、自投仪、断路器测试仪
